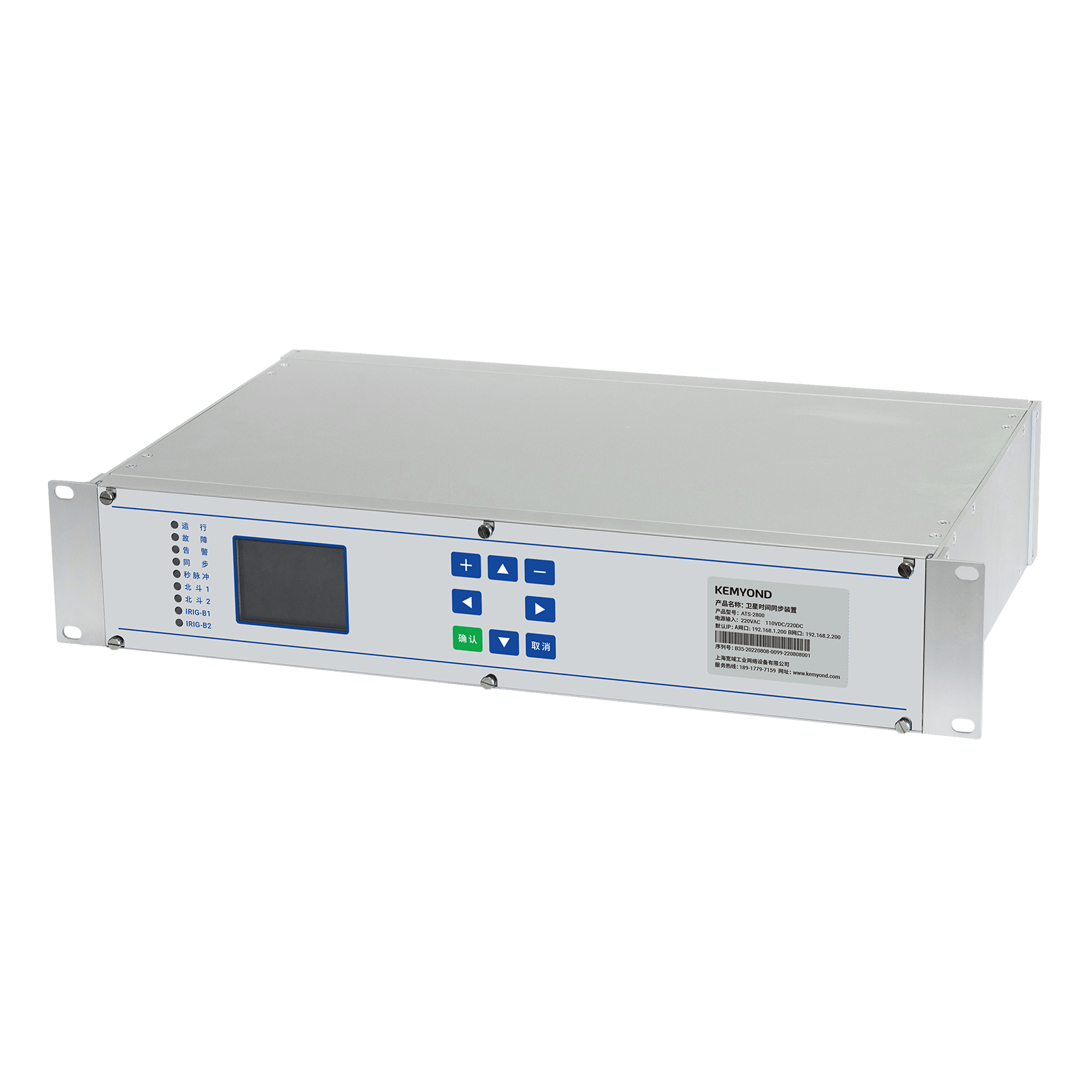

ATS2800 衛星時間同步裝置

衛星時間同步裝置

特點和優勢
  • 機身采用獨立2U，19英寸設計
  • 雙電源冗余設計，可靠性高
  • 雙北斗時源、熱備信號、本地時鐘等多源選擇判決機制
  • 同時支持NTP客戶端及服務端，支持PTP
  • 支持DL/T860(61850-MMS)、DL/T634.5104、SNMP
  • 通過國網電力科學研究院的安全性、健壯性、一致性等檢測，符合北斗時間同步裝置專業檢測要求
  • 通過中國電科院單北斗相關檢測，符合單北斗終端檢測要求
概述規格型號資料

介紹

ATS2800高精度、高可靠性的時間同步設備，標配數補晶振，守時精度優于100μs/h。支持雙北斗衛星源，2路RS485接口B碼時源（可選NTP時源）、2路單模/多模光纖IRIG-B碼和兩路PTP外部時源具備豐富的時頻輸出接口，提供最大78路時間信號輸出，支持PTP、NTP/SNTP、IRIG-B碼、串口報文、脈沖、DCF77等信號，支持SNMP管理。該產品采用工業級設計，傳輸誤差小，系統穩定，可廣泛應用于電力、軌交、醫院等行業。

規格

端口配置

時間信號輸入

主時鐘：標配：2路北斗，可選：2路IRIG-B（光纖）、2路IRIG-B（RS485）、2路NTP；

從時鐘：標配：2路IRIG-B（光纖）、2路IRIG-B（RS485）。

時間信號輸出

NTP/SNTP：28路；

PTP：26路；

TTL：最多可選78路；

RS485：最多可選78路；

RS232：最多可選78路；

OC：最多可選78路；

光纖接口：最多可選52路；

BAC：最多可選78路；

備注：以上輸出接口均可以根據需要選擇PPS、PPM、PPH、PPD、IRIG-B碼、串口報文、DCF77等信號

技術指標

項目

技術參數

北斗接收機

接收頻率

B1

接收靈敏度

-144dBm

跟蹤靈敏度

-158dBm

冷啟動首次定位時間

＜35秒

熱啟動首次定位時間

＜1秒

重捕獲定位時間

＜1秒

定位精度（RMS）

3m

測速精度（RMS）

0.1m/s

1PPS精度（RMS）

＜20ns

數據更新率

1Hz（可升級）

地面有線

光纖接口

多模波長 820nm（可選單模 1310nm）

網絡

界面規范

10Base-T/100Base-TX自適應、MDI/MDI-X自動極性反轉、IEEE802.3

協議

ARP、ICMP、UDP、NTP、SNTP、PTP、SNMP

串口報文

串口參數

波特率：600bps～115200bps軟件可設置；數據位、校驗位、停止位可設。

光纖

時間精度：優于1us，波長820nm、1310nm可選

RS232

時間精度：優于3us，信號：TX、GND

RS485

時間精度：優于1us，信號：TA、TB，每路最多可以驅動128個負載

TTL

時間精度：優于1us，信號：TX、GND

OC門輸出

時間精度：優于1us，CE間外接電壓V CE：最大300VDC，CE間允許電流I CE：最大200mA

脈沖PPS/PPM/PPH/PPD

光纖

時間精度：優于1us，波長820nm、1310nm可選

OC門

時間精度：優于1us，CE間外接電壓V CE：最大300VDC，CE間允許電流I CE：最大200mA

RS232

時間精度：優于3us

RS485總線

時間精度：優于1us，每路最多可以驅動128個負載

TTL

時間精度：優于1us

電平脈寬

10ms～800ms軟件可設置，步長1ms

IRIG-B

光纖

時間精度：優于1us，波長820nm、1310nm可選

OC門

時間精度：優于1us，CE間外接電壓V CE：最大300VDC，CE間允許電流I CE：最大200mA

RS232

時間精度：優于3us

RS485總線

時間精度：優于1us，每路最多可以驅動128個負載

TTL

時間精度：優于1us

IRIG-BAC

IRIG-BAC

交流調制碼

時間精度：優于3us，輸出阻抗600Ω，13Vpp時可以驅動330Ω以上的純阻性負載，輸出幅度：2～13Vpp連續軟件可調，調制比例：2～8軟件可調，過零時間偏移：-30～30ms軟件可調（用于提高交流調制解碼方的時間解調精度）

DCF77

光纖

時間精度：優于1us，波長820nm、1310nm可選

OC門

時間精度：優于1us，CE間外接電壓V CE：最大300VDC，CE間允許電流I CE：最大200mA

RS485總線

時間精度：優于1us，每路最多可以驅動128個負載

RS232

時間精度：優于3us

TTL

時間精度：優于1us

NTP/SNTP

時間精度優于500μs，支持10/100BaseT以太網RJ45接口和100BaseT光纖口

PTP

時間精度優于300ns，支持10/100BaseT以太網RJ45接口或波長1310nm多模ST接口，PTP單板最大可支持2路電/光接口

守時精度

主時鐘標配守時精度 100us/小時，可選守時精度 1us/小時。擴展時鐘守時功能可選





機械特性

尺寸（W×D×H）

483.5mm×280mm×88mm

安裝方式

2U標準機架式掛耳固定

電源參數

輸入電壓

雙電源，高電壓88~370VDC/85~264VAC；低電壓24V~48 VDC

工作環境

工作溫度

-5℃～ +45℃（可選-20℃～+70℃）

儲存溫度

-40℃～+85℃

相對濕度

5%-90%無凝結

行業標準

EMS

IEC 61000-4-2:2001 靜電放電抗擾度 空氣放電：±15kV；接觸放電：±8kV

IEC 61000-4-3:2010 射頻電磁場輻射抗擾度 10V/m；80MHz~1GHz；調制：80%AM

IEC 61000-4-4:2004 電快速瞬變脈沖群抗擾度 ±4kV，2.5kHz（電源、報警輸出）；±2kV，5kHz（通信）

IEC 61000-4-5:2005 浪涌（沖擊）抗擾度 共模±4kV，差模±2kV

IEC 61000-4-8:2001 工頻磁場抗擾度 穩定磁場：30A/m；短時磁場（3s）300A/m

IEC 61000-4-9:2001 脈沖磁場抗擾度 磁場強度：300A/m

IEC 61000-4-10:2001 阻尼振蕩磁場抗擾度 磁場強度：30A/m

IEC 61000-4-18:2011 阻尼振蕩波抗擾度 共模±2.5kV，差模±1kV；1MHz，100kHz

EMI

FCC CFR47 Part 15，EN55022/CISPR22，Class A

標準

GB/T 26866-2022 電力系統的時間同步系統檢測規范；

DL/T 1100.1—2018電力系統時間同步系統技術規范；

DL/T 1783-2017 IEC 61850工程電能計量應用模型；

GB/T 2423.5-2019環境試驗 第2部分:試驗方法 試驗Ea和導則:沖擊；

GB/T 2423.10-2019 環境試驗 第2部分：試驗方法 試驗Fc: 振動(正弦)；

衛星定位導航授時設備單北斗測試技術規范；

國家電網公司物資采購標準1104003-0110-00-110kV變電站時間同步裝置通用技術規范；

國家電網公司物資采購標準 1104003-0110-01-110kV變電站時間同步裝置專用技術規范；

IEEE Std 1588TM-2019 Standard for a Precision Clock Synchronization Protocol forNetworked Measurement and Control Systems；

機械

IEC60068-2-6(振動)

IEC60068-2-27(沖擊)

IEC60068-2-32(自由跌落)

質量保障

保修期限

5年

MTBF

>50000h

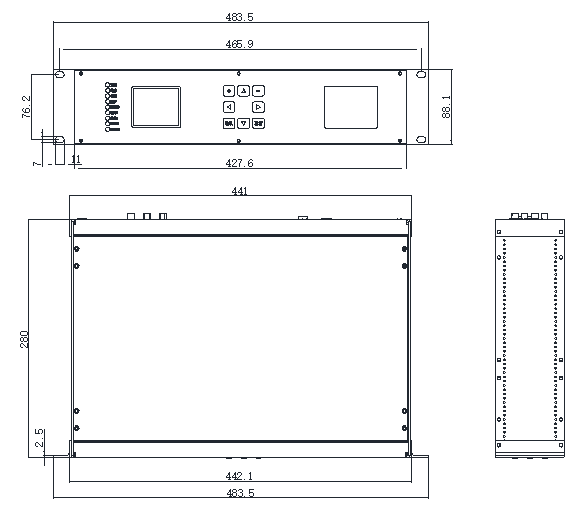

尺寸圖

單位：mm



訂購信息

系列

設備名稱

型號

機箱高度

時鐘源

備注

常規版

主時鐘

ATS2800-A1

2U時鐘

BD

信號輸出最大量

NTP/SNTP：28路；

PTP接口：26路；

TTL：78路；

空接點：78路；

RS485:78路；

RS232:78路；

光纖接口：52路；

BAC：78路；

61850/104:2路；

以上輸出接口均可以根據需要選擇：1PPS、1PPM、1PPH、IRIG-B碼、串口報文、DCF77等信號

主時鐘

ATS2800-A2

BD+BD

從時鐘

ATS2800-AS

IRIG-B碼

安全可控

主時鐘

ATS2800-C1

2U時鐘



BD

主時鐘

ATS2800-C2

BD+BD

從時鐘

ATS2800-CS

IRIG-B碼

備注：以上選型參考為各種輸出信號在一臺設備中的單一信號最大容量，僅作為參考。具體時鐘配置根據時鐘基本配置按照需要選配





插板配置

插板類型

設備容量

用途

輸入接口

輸出接口

輸入/輸出信號

電源插件板

標配2片

電源輸入

外部電源輸入

裝置掉電告警

輸出：1路裝置掉電告警

CPU板

標配1片

主控單元

2路NTP輸入

2路網口

輸出：NTP/SNTP信號、UDP對時報文，管理軟件接口

BD板

標配1片

時鐘源輸入

2路BD信號

無

輸入：BD衛星信號

RB4板

主鐘選配1片

從鐘標配配1片

時鐘源輸入

2路IRIG-B光纖信號

2路IRIG-B RS485信號

無

輸入：2路IRIG-B光纖信號（單模/多模可選），2路IRIG-B RS485信號

ALARM板

標配1片

告警輸出、頻率測量

頻率測量

1路裝置故障告警

1路同步丟失告警

輸入：1路頻率測量（選配）

輸出：2路硬接點告警

PTP板

選配最多13片

PTP信號輸入或PTP/NTP輸出

2路PTP

2路網口

2路PTP/NTP

一臺設備最多只有2路可作為PTP輸入

NTP板

選配最多13片

NTP輸出

無

2路NTP/SNTP

NTP/SNTP,可選2電口，或2光口

CPB板

選配最多1片

協議輸出

無

2路網口

輸出：61850和104協議、SNMP

RS232板

選配最多13片

時標信號輸出

無

6路RS232口

輸出：PPS、PPM、PPH、串口報文①、串口報文②、IRIG-B（DC）、DCF77。（其中串口報文①及串口報文②的報文格式可分別設置）每路信號輸出接口支持且僅支持通過撥碼開關選擇上述7種信號中的任一種信號輸出

RS485板

選配最多13片

時標信號輸出

無

6路RS485口

TTL板

選配最多13片

時標信號輸出

無

6路TTL口

FIBER板多模

選配最多13片

時標信號輸出

無

4路多模ST光口（820nm）

FIBER板單模

選配最多13片

時標信號輸出

無

4路單模ST光口（1310nm）

OC板

選配最多13片

時標信號輸出

無

6路空接點口（無源）

OC24板

選配最多13片

時標信號輸出

無

6路空接點口（有源24VDC）

BAC板

選配最多13片

時標信號輸出

無

6路交流調制信號

輸出：IRIG-B交流調制信號

備注1：一臺主時鐘標配：電源板2片、CPU板1片、帶衛星接收模塊的BD板1塊、ALARM板1塊；一臺從時鐘標配：電源板2片、CPU板1片、不帶衛星接收模塊的BD板1塊、RB4板1塊、ALARM板1塊；每臺時鐘除標配板卡外，提供13個選配槽位（從時鐘12個槽位），可根據需要任意配置最多13片選配板卡；

備注2：同時配置主時鐘+從時鐘時，主時鐘需要配備與從時鐘RB4板接口類型相同的FIBER板或RS485板；

天線配置規格

名稱

規格

BD天線

30米

50米

100米

100米以上

附件：隨天線配送支架一副
